PCB 기판 제작(5)



pcb 기판이 성능면에서 잘 작동하고, 기능을 저하시키는 안 좋은 효과들이 나타나지 않게 하기 위해서는 여러가지 규칙과 사항들을 고려해서 설계해야 한다.



https://naudhizb.tistory.com/586

PCB 배선 팁



위의 링크를 보면 pcb 배선을 할때 고려해야 할 사항이 22가지나 된다. 그러나 이 것 외에도 수많은 내용들이 있다.

구글 검색을 해보면 pcb 기판을 설계할때 고려해야 하는 것은 선의 굵기, 간격 부터 배선모양, 부품의 위치, 허용전류량, 간섭 등등 정말 많고 복잡하다.



전문적이고 복잡한 기판을 설계할 수록 이런 부분들을 상세하게 고려해주어야 할 것이다.

pcb 설계시 고려해야 하는 내용들을 잘 알아보고, 적용해서 pcb가 기능적으로 잘 작동하고, 혹시 모를 문제가 생기지 않도록 하자.





이러한 규칙들 중에서

'90도 배선 금지'와

'T 분기 금지'

'루프를 만들지 않기'



등은 그나마 이해하기 쉽다.



오토 라우터를 사용해서 아트웍을 하면 90도 배선과 T분기가 만들어지기도 한다.

이것을 수정해보자.





먼저 copper area(Ground Plane)를 제거해서 위와 같이 라인이 잘 보이게 만들어준다.











라인을 클릭하면 사진과 같이

라인이 선택되고

라인 끝에 초록색 점이 나타날 것이다.



이 점을 마우스로 잡고 끌어보자.





































라인 끝을 마우스로 잡고 끌면

오른쪽 사진처럼

길이와 방향을 수정할 수 있다.



이때 부품간의 연결관계를 나타내는 가는 선이 나타난 것을 볼 수 있다.



이 선은 라인으로 연결되어야 할 부품이 연결되지 않고 끊어져 있으면 생긴다.















PCB Tools에서 윗줄 첫번째에 있는 Track 아이콘을 누르면

새로운 라인을 만들수도 있다. (단축키 W)











오토캐드의 line 명령과 유사하다.

































이제 이를 이용해서 아트웍을 수정해보자.

90도 배선은 45도로 수정해주고,

T분기 금지 원칙에 따라 T분기점은 되도록이면 부품의 핀에서 분기되도록 바꿔주자.

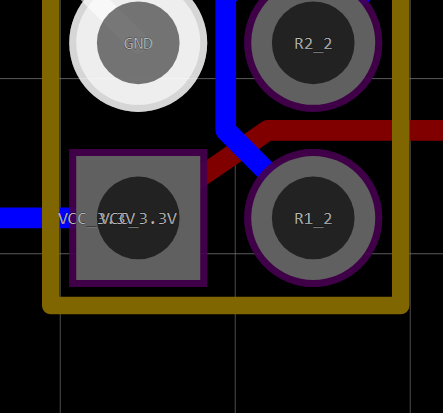

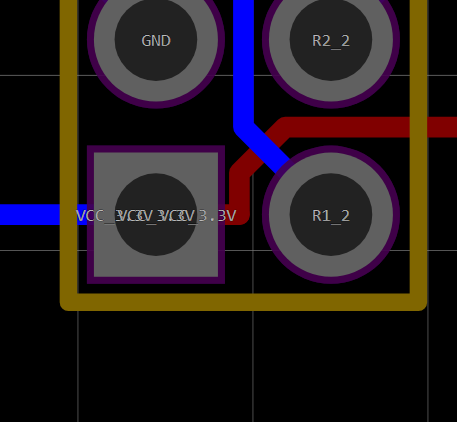

왼쪽: 수정 전

오른쪽 : 수정 후

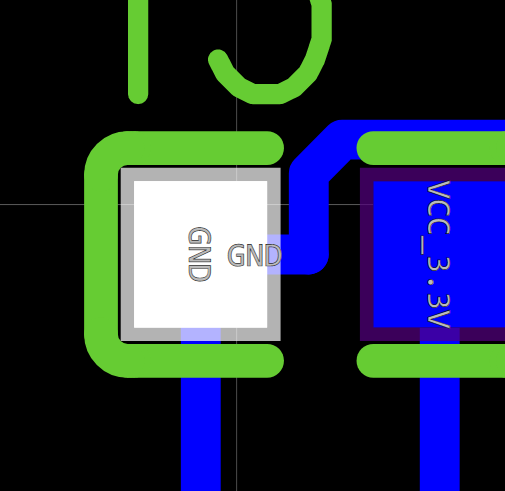

왼쪽 : 수정 전

오른쪽 : 수정 후









왼쪽 : 수정 전

오른쪽 : 수정 후







위 : 수정 전

아래 : 수정 후









수정이 끝났으면 다시 아래와 같이 Copper Area를 생성해준다.
